'552G' - quadro mini MFB pre-amp

Uit de avonturen met de reparatie van de 832 bleek dat met de Philips TDA1524A toon/volume regel chip een prima MFB stuurversterker te maken is. handig met lineaire potmeters spanningsgestuurd dus tbv quadro simpel dubbel uit te voeren zonder meteen viervoudige potmeters te moeten gebruiken. gewoon een tweede print piggyback op de eerste en de gedeelde aansluitingen met doorgestoken draden doorverbinden.

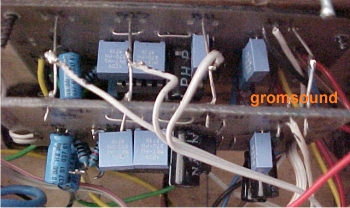

TDA sandwich

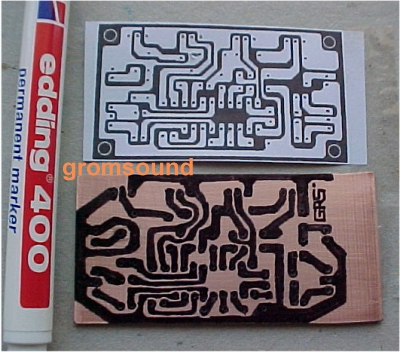

om de 521G functioneel te vervangen moeten er ook een pickup voorversterker in zitten. en een paar schakelbare line ingangen plus een tape rec retour uitgang. op het MFBfreaksforum bestaat al jaren een 'eigenbouw 209 clone' topic dat na 60 paginas discussie helaas doodliep, maar ondertussen wel veel zinvolle suggesties en links bevat. enkele leden waren voor zichzelf aan het solderen geslagen en hadden al het nodige uitgevonden. een RIAA pupversterker met een high end opamp (basis van circuitsonline) bleek prima bruikbaar. en voor alles was op t net de print lay-out te vinden dus zelf (handgeschilderd) die paar printjes etsen was ook vrij simpel:

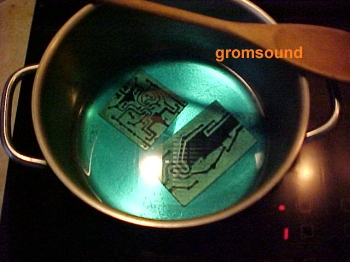

schilderwerk specialité du chef, 20 min op 50C

aldus onstond de '552G' quadro pre-amp, niet groter dan nodig en keurig in lijn met de rest:

voorkant achterkant

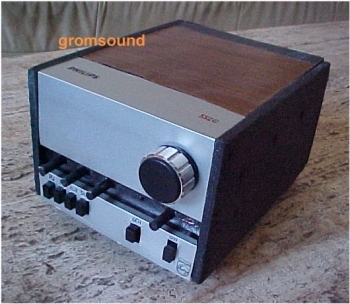

voorkant: regelaars Bas, Treble, Balans, Volume A en V; schakelaars Pickup, PC (quadro), Aux, Tape, 4CH en Power on - met ledje.

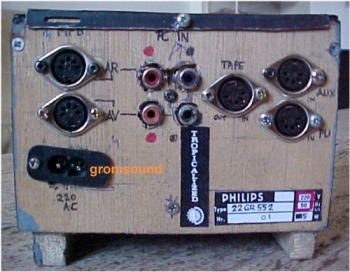

achterkant: netsnoer, MFB out V/A, 2x line in PC (quadro), Tape, Aux en Pickup. later nog een aardklem bijgezet tbv de pup.

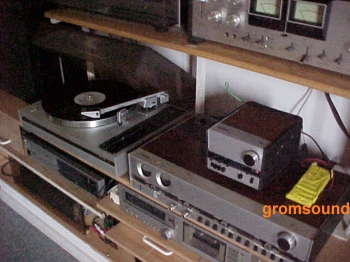

in werking op een 12V accupack

want het bleek helaas dat op een stekkertrafo (diverse geprobeerd en uiteindelijk zelf een gemaakt) er een onoplosbare 100Hz brom optreedt zodra je de RIAA er ook aanhangt. 'aardlus' zegt het forum. Echter er blijkt toch een oplossing voor, afgekeken uit de Philips mengpaneel bouwpakketten waar dit voor elke unit zat:

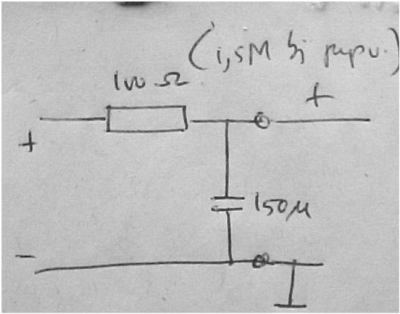

'tegen onderlinge beinvloeding van de voeding' plak

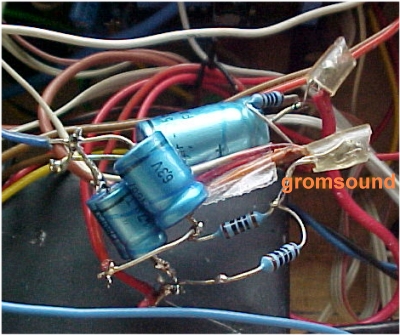

aldus 3x eringeplakt en ja hoor, het werkt ook nog!

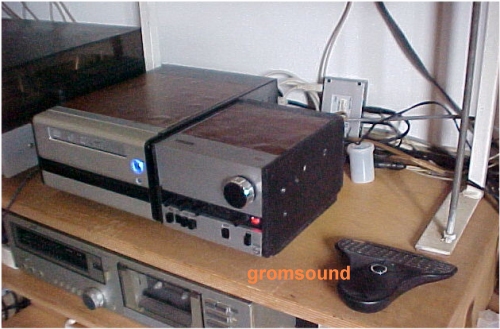

het geheel klinkt hoorbaar beter dan alle oude visogen (521 551 720 832) in dezelfde setup. en zoals je ziet is het fiks kleiner dan de 521G. meteen mooi plek er naast voor mat&muis bij DTS quadro afspelen uit de -linksonder weggestopte- PC.

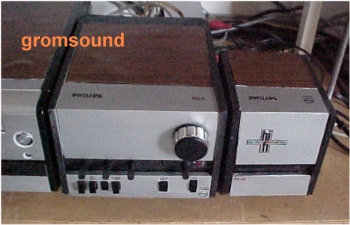

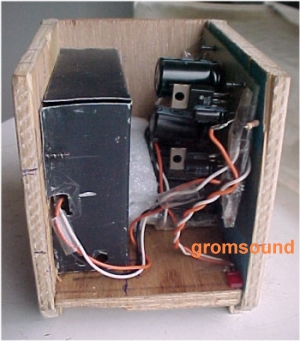

overigens: als het geen quadro hoeft te wezen kan je dit ook simpel bouwen met twee 'Velleman' kits voor RIAA pupvv en universele toon/volumeregeling. alles zit erbij t/m de knoppen! slechts nog een dubbele trafo (2x12V) en een kastje erbij scoren en je bent klaar. Tessatronic in Hengelo heeft alles, zonder vage chinezen te sponsoren. Steun een van de laatste echte elektronicawinkels van het land!
