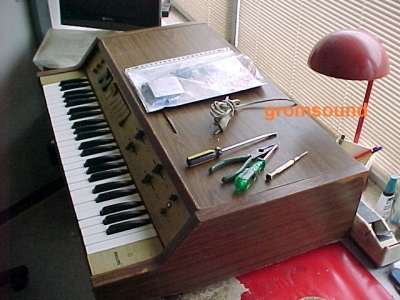

Wat een lol met die philips retromanen op mfbfreaks.COM. Nou steken ze mekaar weer aan met een ander semi legendarisch philipsproduct de Philicorda. Jaren 60 en 70 elektronische huiskamer orgeltjes van simpele 4 octaafs toetsendoosjes tot serieuze twee klaviers joekels in gepolitoerd edelhout (lijkt het ;-) Margriet Eshuis heeft het hierop geleerd zei ze eens, tijdens de wekelijkse jongerenmuziekavond in de pastorie, ''philicorda met de Leslie op vol'' (ware het niet dat dat een geregistreerd merk uit de Hammond wereld is, hier heettehet waarschijnlijk anders).

Nou vooruit laat je aansteken, effe grazen op MPL. Valt tegen, de buizenjongens zitten achter alle oudjes aan, de joekels kan ik toch niet kwijt en op de kleintjes wordt plotseling aardig geboden, fluks over mijn hobbymax heen. Standaard Gromsound methode dan maar weer: een defecte die verder niemand wil hebben voor weinig. Tweemaal anderhalf uur sturen met de daf naar ''the edge of nowhere'' en een gammel exemplaar uit een late serie (voltransistor en schuifregelaars) afgetakeld. 26 eu plus 15 eu benzine, had ik nog mazzel dat de dikke daf in de steigers staat en ik met de coupe moest - die is een stuk zuiniger.

Thuis de stekker erin, geheel dood. Mwah eerst de zekeringen maar eens frotten. Yep er vonkt wat en hij slaat af en toe aan. Gare zekering vervangen, wat K60 door de rest en de voeding doet het weer (wel lekker brommen). Er komt ook geluid uit maar niet alle toetsen doen het en uitraard kraakt alles van het stilliggen. Effe de spuitbusmonteur uithangen, het meeste komt weer los. Grappig ding wel:

twee dikke speakers in serie, 2x6 toongeneratoren op unitjes, voeding, 10W mono versterkertje

veld met weerstandjes en diodes, voor de CHORD functie

daar is mijn ouwe vriend de Hammond galmveer weer (uit de reverbeo bi-ampli radio van opa)

Rijtje aansluitbussen onderin voor van alles en nog wat

sjeik hoor, gold anodized (of nicotine stained?) met een oranje signaallampje

Alle panelen eraf (heel simpel: zijkanten zitten geklemd en het dak met 2 boutjes achterop), knoppenstrip loskantelen, effe kijken hoe het werkt. Onder elke toets zit een verende koperdraad, druk hem omlaag op een staaf met geleidend rubber erom, en het geluid start kraakvrij. Sommige zijn wat vermoeid, opbuigen blijkt te helpen. Resteren twee toetsen die niets doen, elektrisch stuk verderop. Eentje zal wel door die gekraakte weerstand komen die ik zie zitten.

toetscontactveer onder toets (trekveertje loshalen en toets naar je toe en naar boven uithaken)

Het ding is overigens goedkoop inmekaar gezet met spaanderplaat en hardboard. Toch knap dat je dat van buiten niet ziet, ook de TVs uit die tijd zien er van binnen zo uit. Er horen zo te zien nog 4 buispoten onder, die met verende klemmen worden gearreteerd. En een perspex muziekstandaard in die gleuf bovenop uiteraard ook. Weg is pech -evenals het volumepedaal- maar wel lekker goeikoop!

inderdaad twee onzichtbaar gebroken weerstanden gevonden na enig meetwerk

toestenbord is blijkbaar nooit open geweest: STOV!

Zie het MFBFREAKS.COM forum afdeling koffiekorner, stickytopic bovenaan: philicorda (echte aanrader als je van dit soort spullen houdt).

Het wordt warempel weer mode onder nieuwe bandjes, we hebben er al vijf gesignaleerd: Daily Bread, C-mon & Kipsky, the Madd, Lola Kite en Milkbar. En allemaal uit de rommelmarkt getrokken voor weinig, geweldig toch. Blijvende kwaliteit - een tweede leven na het psalmenpomp stadium. La Eshuis kan trots op jullie zijn!

Lola Kite bij DWDD: houten kist met sleufies - gieren maar!

Party on, analoge toetsenleuners!

============== 2025 =============

Tijd niks mee gedaan want hij ging kaduk (eindversterker stopte er mee). En hij ging daarvoor ook steeds harder brommen.

Eindelijk de servicemanual via via gescoord. Mijn grote elektro leermeester oom Johan bood aan om er eens in te kijken. nou graag! Aldus kwamen we tezamen na dik 4 uur continu sleutelen tot een werkende philicorda :-) het bromt nog een beetje en de chord functie is stuk (op 1 toets na) maar dat is voor mij niet zo belangrijk. kan ik tenminste weer lekker oefenen op de salontafel.

nazorg thuis: wat zachter/niet spelende toetsen uitgehaakt en de contacten gerenigd met ethanol (pas op, niks anders op dat rubber gebruiken), en nog drie elcos vervangen in de voeding (hielp ook niet tegen de brom, het blijkt de trafo zelf).

en dicht dat ding, we hebben weer veel geleerd.

Wel nog even dat omaduck uiterlijk ombeunen richting '60s farfisa style:

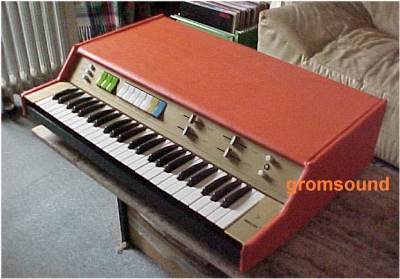

Philifisa by gromsound, oranje kippeleer en modelbouwverf.

=================== week later ========

AMHD verdikke, die chords moeten ook werken. open maar weer.

Eerst met een signaalvolger (pc spiekertje) de chords op de weerstand/diode velden aftasten. hmm ze doen het allemaal. volt meten op de common rails, alle chord-toetsen hebben effect (negatieve bias) dus dat is ook goed. die van F7 reageert wel iets anders.

Dan diodetesten naar massa -> ook allemaal intact. Tenslotte de andere diode van de F7 doormeten, die geeft inderdaad een afwijkende waarde tov alle anderen. losgesoldeerd, diode is heel maar hij zit los in de bodemprint. zucht, toetsenplank moet los voor verdere inspectie...

toetsenprint los, witte draad naar chords hebbes!

eilandje van de print losgebroken, witte draad hangt alleen nog aan de F7 diode. Dat klopt, dat was de enige die het deed. dus fluks gespalkt met een draadje, OK doettet weer. tis eigenlijk niet moeilijk en je kan overal heel goed bij (in dit laatste model met al die klapprints).

========= tweaks ===========

Tja, la Eshuis zei 'met de leslie op vol' maar die zit er niet op en de externe module van Philips die hiervoor was bedoeld is onvindbaar (zelfs geen schema). Er zijn wel diverse namaak lelie's bekend in de guitaarheldenwereld, zowel mechanisch (zoals origineel) als elektronisch (effect imitatie).

Affijn proberen we wat, als fietsenmaker natuurlijk eerst de mechanische versie. een actieve tweewegbox hebben we al: de MFB 541. middagje zagen en schroeven later: doos los erboven met twee draaiende papieren deflectoren. puur om te proberen of dit zin heeft.

Greslie 1.0

het effect is er wel maar niet echt overtuigend a la Hammond. lijkt eigenlijk best veel op de ingebouwde vibrato van de Corda maar dan regelbaar en sneller.

nou oke doen we dat eens, het Corda oscillatorschema is bekend op het net, twee weerstandjes van hier 22k bepalen de frequentie. vervangen door een stereopotmeter van 100k en twee serieweerstanden van 4k7. het grappige is dat er al een keurig rond GAT in het stalen front zit, onder de aluminium dekplaat, exact tegenover de plek van de oscilator op de print. blijkbaar al voorbereid maar niet doorgegaan?

potmeter achter het front ...op VOL!

en jawel, daarmee is de vibrato te regelen van 1Hz tot geschat 20Hz, net mooi voor het Hammond effect. klinkt precies zo als de verbeunde box van hierboven. knoppie op '12h' = 4Hz origineel, slag rechtsom = Eshuis op VOL!

de echte lelsie varieert niet alleen de toonhoogte maar ook het volume en de fase van het geluid, vrij complexe business. een van de historische elektronische imitatieschakelingen (uit Popular Electronics, USA 1971) is gemoderniseerd en omschreven op een guitaarhelden website (link hieronder). nou vooruit proberen we die ook, kan ik weer eens een printje etsen - leuk oud ambacht. gewoon handgeschilderd met een etsvaste fineliner.

printje geetst en geboord onderweg

bijna alles uit voorraad kunnen vinden, nog een paar onderdeeltjes te gaan.

.......................................................... ...................................................
